Технологии и аппаратура для стимуляции скважин высокоэнергетическими методами
+7(495) 517-53-52 +7(496) 467-39-27

Генератор давления комбинированный - устройствоУстройство генератора давления комбинированного


1 – манометр-термометр;

2 – грузы;

3 – наконечник;

4 – заряд основной ЗГДК-85, ЗГДК-65, ЗГДК-54, ЗГДК-38;

5 – заряд воспламенительный ЗГДК-65, ЗГДК-54, ЗГДК-38;

6 – детонирующий шнур;

7 – кабель;

8 – взрывной патрон;

9 – наконечник.

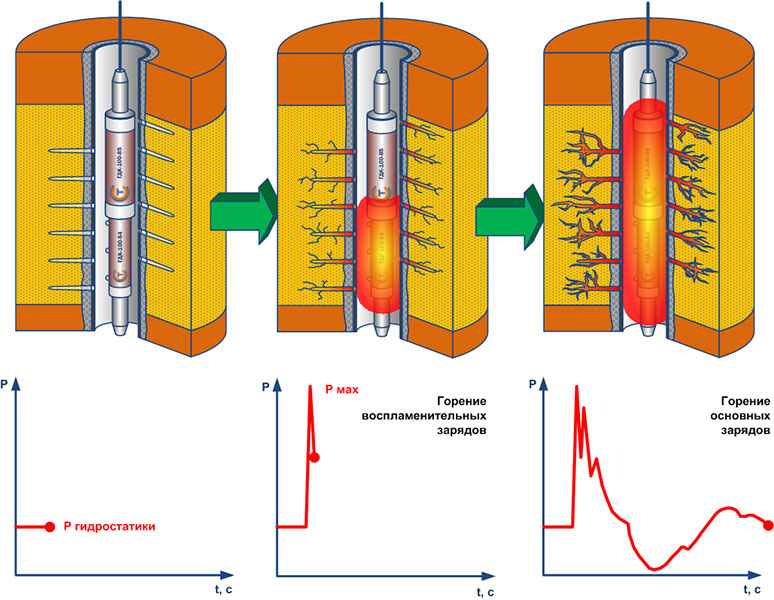

В отличие от существующих аналогов, ГДК-100 позволяет проводить обработку в два этапа.

Для первого этапа характерна высокая скорость нарастания давления, в результате воспламенения пороховых зарядов от детонирующего шнура. При этом в скважине образуется сеть остаточных трещин.

Второй этап характеризуется низкой скоростью нарастания давления, но увеличенной продолжительностью его воздействия, за счет горения основных зарядов, воспламенение которых происходит продуктами горения смесевых зарядов. Это обеспечивает дальнейшее развитие трещин вглубь пласта.

Генератор ГДК-100 эффективно используется в средне и низкопроницаемых продуктивных пластах, в пластах-коллекторах с ухудшенными в процессе бурения, освоения и эксплуатации скважин фильтрационно-емкостными свойствами прискважинной зоны.

ГДК

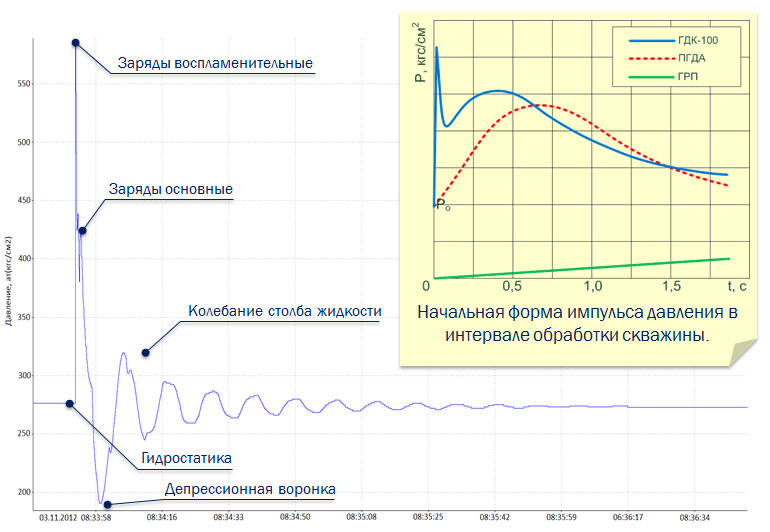

Поведение ударной волны в процессе работы генератора ГДК-100

Поведение ударной волны в процессе работы генератора ГДК-100


Выполнение работ без привлечения бригады КРС

Технология компании «СТС-ГеоСервис» позволяет проводить обработку пластов в скважинах со спущенными НКТ и установленной пакерной системой. Работы выполняются с помощью  малогабаритного генератор ГДК-100 без привлечения бригады капитального ремонта скважин используя геофизические подъемники и вышки, а также колтюбинговые установки.
Выполнение работ без привлечения бригады КРС



Критерии подбора скважин под ГДК

Критерии подбора скважин-кандидатов для применения технологии газодинамической обработки ПЗП с использованием генератора ГДК-100.

Параметры Описание и физическая величина параметров
Глубина скважины, м. не менее 300
Температура в интервале обработки, град. не более 170
Характеристика разреза коллекторов Терригенные породы с межзерновой пористостью и карбонатные породы порового, трещинно-порового и кавернозно-трещинного типа
Литология Не ограничена, за исключением слабосцементированных песчаников, песков, а также песчаников и алевролитов с глинистостью более 20%
Пористость пласта, % 3 - 25
Проницаемость пласта, мкм² не более 500 мД
Нефтегазонасыщенность, % не менее 40
Толщина пласта, м предпочтительно не менее 1м
Снижение пластового давления от первоначального, % не более 30-35
Плотность перфорации, отв/метр не менее 10 отв/м
Расстояние до водоносного пласта, м не менее 10
Состояние обсадной колонны и  качество цементирования. Обсадная колонна в интервале перфорации и выше на 150-200 м от интервала перфорации не должна иметь повреждений и незацементированных участков, качество цементирования удовлетворительное
Наличие взрывного пакера ниже обрабатываемого интервала не допускается
Высота цементного моста ниже обрабатываемого интервала, м. не менее 20 м
Наличие заколонной циркуляции  не допускается


Преимущества ГДК-100 перед обычно используемыми пороховыми генераторами

  1. Создается дизайн скважины, проводится ее математическое моделирование с применением уникального специализированного компьютерного программного обеспечения;
  2. Предусматривается цикличность обработки (2-3 спуска) под обязательным контролем представителя нашей компании и с использованием автономного измерительного оборудования;
  3. Осуществляется обязательное технологическое сопровождение со стороны  ООО «СТС-ГеоСервис», заключающееся в составлении детального плана работ, присутствии на скважине супервайзера, подготовке научно обоснованных детализированных отчетов по результатам выполненных работ;
  4. При срабатывании ГДК-100 не повреждается колонна и цементный камень, что подтверждается  показаниями автономной контрольно-измерительной аппаратуры, в том числе, при необходимости, данными кросс-дипольной акустики;
  5. Существует возможность проведения обработки как в колонне, так и в открытом стволе;
  6. Возможно провести работы не извлекая НКТ без привлечения бригады КРС, для чего используется малогабаритный заряд ЗГДК-100-38;
  7. В отличие от шашек старого образца (типа ПГДБК), изготавливаемых из обычных порохов, заряды ЗГДК производятся из смесевого топлива, значительно повышающего эффективность их использования. Помимо этого, при срабатывании заряды ЗГДК выделяют кислоту (плавиковая и соляная), что позволяет закрепить полученную при обработке сеть трещеноватостей.
  8. Обработка призабойной зоны генераторами давления по стоимости на порядок ниже в сравнении с технологией ГРП, а также не требует доставки на скважину большого количества специализированной техники, что особенно актуально для удаленных месторождений, зачастую расположенных в труднодоступных районах. Также существует возможность применения технологии ГДК на скважинах, ранее подвергавшихся гидроразрыву пласта.


Руководство по эксплуатации ГДК-100


РЭО ГДК
(скачать в формате pdf, 1 мб)
